【襯氟角式截止閥概述】
為保證管路介質絕對不與閥門殼體材料直接接觸，本產品中閥體，閥蓋，閥瓣等內件均設計成襯里部件；閥座采用整體式聚合物作密封材料，在較寬的溫度和壓力范圍內具有優良的密封性能；閥門選材廣泛，規格齊全，是石油勘探,石化，化工，原油和天然氣等輸送管道的理想用閥。閥桿設計成分段式由定位夾夾持連接而成，有利于閥門的開度控制和維修。
公稱通徑：DN15~250mm,1/2”~10”
公稱壓力：PN1.0~4.0Mpa,Class150~300Lb
連接形式：法蘭連接
驅動裝置：手動，電動，氣動
適用介質：具有強腐蝕性的介質。
【襯氟角式截止閥相關型號】
J44PTFE,J44F3,J44F4,J44F46
J44PTFE-16C,J44F3-16C,J44F4-16C,J44F46-16C
J44PTFE-25C,J44F3-25C,J44F4-25C,J44F46-25C
J44PTFE-16P,J44F3-16P,J44F4-16P,J44F46-16P

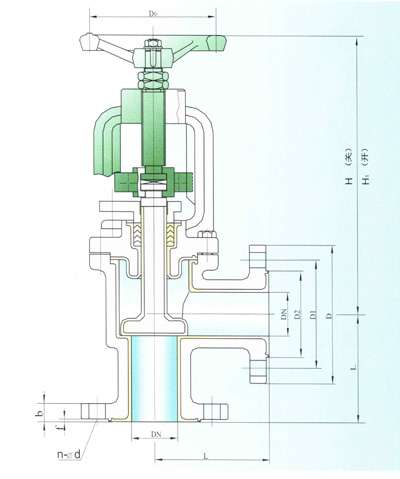

【襯氟角式截止閥結構圖】
【襯氟角式截止閥主要零部件材料】
| 名稱 |
材料 |
碳素鋼 |
合金鋼 |
不銹耐酸鋼 |
| 閥體 閥蓋 |
鑄鋼WCB |
鉻鉬鑄鋼ZG1CrMo |
鉻鎳鈦鑄鋼ZG1Cr18Ni9Ti |
| 定位夾 填料壓蓋 |
鑄鋼WCB |
鉻鉬鑄鋼ZG1CrMo |
鉻鎳鈦鑄鋼ZG1Cr18Ni9Ti |
| 閥瓣 閥桿 |
鉻不銹鋼2Cr13 |
鉻鋼40Cr |
鉻鎳鈦鋼1Cr18Ni9Ti |
| 閥座 |
增強聚四氟乙烯PTEF |
| 閥桿填料 |
聚四氟乙烯PTEF |
| 閥桿螺母 |
錫青銅Sn-Cu |
| 手輪 |
球墨鑄鐵QT400-15 |
【襯氟角式截止閥主要性能規范】
|
遵循規范 |
STANDARD |
|
設計與制造 |
GB12233/GB 12235 |
|
結構長度 |
GB 12221/JB96（長系列） |
|
結構長度 |
GB78/JB79（GB、HG、SH） |
|
壓力試驗 |
GB/T 13927 |
|
標志 |
GB 12220 |
|
供貨 |
GB/T12252 |
【襯氟角式截止閥PN1.6 MPa主要連接尺寸】
|
DN |
in |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
Do |
H1 |
H2 |
W |
|
15 |
1/2 |
65/90 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
100 |
240 |
265 |
7 |
|
20 |
3/4 |
75/95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
100 |
245 |
270 |
7.5 |
|
25 |
1 |
80/100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
120 |
250 |
275 |
8.5 |
|
32 |
21/4 |
95/105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
260 |
290 |
12 |
|
40 |
21/2 |
100/115 |
145 |
110 |
85 |
2 |
18 |
4-φ18 |
140 |
290 |
325 |
14 |
|
50 |
2 |
115/125 |
160 |
125 |
100 |
2 |
20 |
4-φ18 |
160 |
300 |
335 |
19 |
|
65 |
21/2 |
145 |
180 |
145 |
120 |
2 |
20 |
4-φ18 |
180 |
355 |
400 |
27 |
|
80 |
3 |
155 |
195 |
160 |
135 |
2 |
22 |
4-φ18 |
240 |
400 |
450 |
42 |
|
100 |
4 |
175 |
215 |
180 |
155 |
2 |
24 |
8-φ18 |
240 |
455 |
495 |
50 |
|
125 |
5 |
200 |
245 |
210 |
185 |
2 |
26 |
8-φ18 |
280 |
530 |
560 |
64 |
|
150 |
6 |
240/225 |
280 |
240 |
210 |
2 |
28 |
8-φ23 |
320 |
605 |
650 |
85 |
|
200 |
8 |
275 |
335 |
295 |
265 |
2 |
30 |
8-φ23 |
360 |
650 |
770 |
155 |
【襯氟角式截止閥PN2.5MPa主要連接尺寸】
|
DN |
in |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
Do |
H1 |
H2 |
W |
|
15 |
1/2 |
65/90 |
95 |
65 |
45 |
2 |
16 |
4-φ14 |
120 |
245 |
270 |
7.5 |
|
20 |
3/4 |
75/95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
120 |
250 |
275 |
8.8 |
|
25 |
1 |
80/100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
140 |
260 |
290 |
11 |
|
32 |
21/4 |
95/105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
290 |
325 |
13 |
|
40 |
21/2 |
100/115 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
160 |
300 |
335 |
18 |
|
50 |
2 |
115/125 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
180 |
355 |
400 |
31 |
|
65 |
21/2 |
145 |
180 |
145 |
120 |
3 |
22 |
8-φ18 |
220 |
400 |
450 |
39 |
|
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
280 |
450 |
495 |
50 |
|
100 |
4 |
175 |
230 |
190 |
160 |
3 |
24 |
8-φ23 |
320 |
530 |
590 |
60 |
|
125 |
5 |
200 |
270 |
220 |
188 |
3 |
28 |
8-φ25 |
380 |
600 |
650 |
75 |
|
150 |
6 |
240/225 |
300 |
250 |
218 |
3 |
30 |
8-φ25 |
400 |
650 |
770 |
98 |
|
200 |
8 |
275 |
360 |
310 |
278 |
3 |
34 |
12-φ23 |
450 |
700 |
850 |
170 |
【襯氟角式截止閥安裝說明】
1. 手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2. 手輪、手柄及微動機構，不允許作起吊用。
3. 介質的流向應與閥體所示箭頭方向一致。
訂貨須知：
一、①襯氟角式截止閥產品名稱與型號②襯氟角式截止閥口徑③襯氟角式截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門襯氟角式截止閥型號，請按襯氟角式截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
