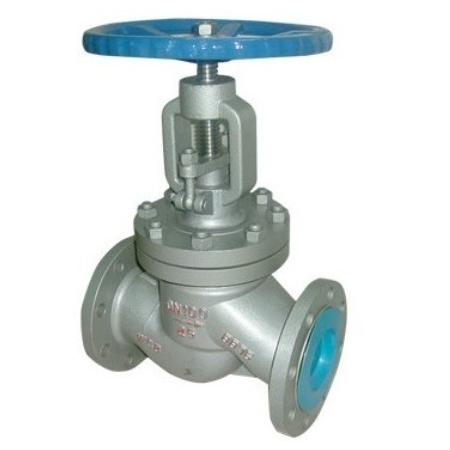

截止止回多用閥
截止止回多用閥產品介紹

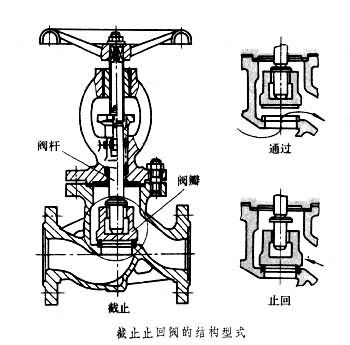

截止止回多用閥（截止止回閥）是兼有截止閥和止回閥功能的多用閥門。它的結構形式與截止閥相似,但閥桿與閥瓣不是固定聯接。當閥桿下降將閥瓣緊壓在閥座上時，起截止閥作用；閥桿上升后，則起止回閥作用。在同時需要安裝截止閥(或閘閥)和止回閥的管道上（如水泵的出口端），或在安裝位置受到限制的場所（如船舶），使用截止止回閥可節約安裝費用和空間位置。
截止止回多用閥工作原理
截止止回多用閥產品按GB12235標準設計制造，結構合理、密封可靠、性能優良。本閥具有截止閥和止回閥雙重功能，屬于一種多用閥，當閥門開啟時閥瓣沿著提升起的閥桿做升降運動，可作為止回閥用，當閥門關閉時閥桿壓緊閥瓣起到截止閥的作用。閥瓣、閥座密封面堆焊鐵基合金或司太立鈷基硬質合金，具有耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長的特點。產品可適用于石油、化工、制藥、電力行業等各種工況的水平安裝管路上。
截止止回多用閥執行標準
|
設計與制造 |
結構長度 |
壓力-溫度等級 |
連接法蘭 |
試驗與檢驗 |
|
GB12235 |
GB12221 |
GB9131
JB/T74
HG20604 |
JB/T79
GB9113
HG20592 |
JB/T9092
GB13927 |
截止止回多用閥外形尺寸圖
|
公稱通徑 |
1.0-4.0MPa |
6.4-10.0MPa |
|
L |
H |
L |
H |
|
DN25 |
160 |
275 |
230 |
80 |
|
DN32 |
180 |
280 |
260 |
140 |
|
DN40 |
200 |
330 |
260 |
160 |
|
DN50 |
230 |
350 |
300 |
170 |
|
DN65 |
290 |
400 |
340 |
190 |
|
DN80 |
310 |
355 |
380 |
210 |
|
DN100 |
350 |
415 |
430 |
230 |
|
DN125 |
400 |
460 |
500 |
255 |
|
DN150 |
480 |
510 |
550 |
290 |
|
DN200 |
600 |
710 |
650 |
350 |
|
DN250 |
730 |
830 |
775 |
415 |
截止止回多用閥產品特點
1、閥瓣在閥體內上、下移動，當介質倒流時，靠介質壓力自動把閥門關閉。有的閥門裝有彈簧，輔助閥瓣關閉。
2、閥座密封面用鈷基硬質合金等離子噴焊而成。密封面的硬度高、耐磨擦、抗擦傷、使用壽命長。
3、泵停止連轉時，彈簧力先合上閥瓣，因而防止水錘。
4、彈簧是用不銹鋼制作的，因具有很強的耐蝕性。
訂貨須知:
一、①截止止回多用閥產品名稱與型號②截止止回多用閥口徑③截止止回多用閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門截止止回多用閥型號，請按截止止回多用閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
