【日標法蘭截止閥概述】
日標法蘭截止閥采用彈性V形聚四氟乙烯或丁腈橡膠作為動密封填料，由填料蓋/不銹鋼彈簧提供初始密封，填料密封性能隨介質壓力上升而增強，即具有自密封性能，無需人工維護。區別于其它閥門，適用于大多數高中壓燃?xì)廨斔凸芫�、混氣站、儲配站等場合。
【日標法蘭截止閥主要設計參數】
設計、制造：GB/T12235-89、JIS B2071、B2081
法蘭連接：JB/T79-94、GB9113-2000、JIS B2212、B2214
結構長度：GB12221-89、JIS B2002
公稱通徑：DN15～300mm
公稱壓力：PN1.6、2.5、4.0MPa、10k、20k
【日標法蘭截止閥主要性能參數】
| 公稱壓力 |
殼體試驗 |
密封試驗 |
上密封試驗 |
適用介質 |
適宜溫度 |
| JIS-10K |
1.5 |
2.4 |
1.76 |
1.76 |
液化氣、天然氣等等 |
-40～+80℃ |
| 2.5 |
3.75 |
2.75 |
2.75 |
| JIS-20K |
4.0 |
6.0 |
4.4 |
4.4 |
【日標法蘭截止閥零部件材料】
| 閥體、閥蓋 |
閥桿、閥瓣 |
密封面 |
填料 |
| WCB |
不銹鋼 |
不銹鋼和尼龍 |
聚四氟乙烯丁腈橡膠 |

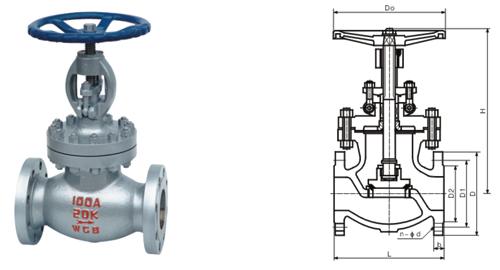

【日標法蘭截止閥產品結構圖】
【日標法蘭截止閥外形尺寸】
| JIS 10K PN1.6、2.5MPa |
| 公稱通徑DN |
主要連接尺寸/mm |
重量/kg |
| (mm) |
(in) |
d |
L |
D |
D1 |
D2 |
b |
Z-Ød |
≈H |
D0 |
| 15 |
1/2 |
15 |
108 |
95 |
70 |
52 |
12 |
4-Ø15 |
240 |
125 |
|
| 20 |
3/4 |
20 |
117 |
100 |
75 |
58 |
14 |
4-Ø15 |
240 |
125 |
|
| 25 |
1 |
25 |
127 |
125 |
90 |
70 |
14 |
4-Ø19 |
242 |
125 |
|
| 32 |
11/4 |
32 |
140 |
135 |
100 |
80 |
16 |
4-Ø19 |
175 |
125 |
|
| 40 |
11/2 |
40 |
165 |
140 |
105 |
85 |
16 |
4-Ø19 |
286 |
160 |
|
| 50 |
2 |
51 |
203 |
155 |
120 |
100 |
16 |
4-Ø19 |
360 |
200 |
24 |
| 65 |
21/2 |
64 |
216 |
175 |
140 |
120 |
18 |
4-Ø19 |
380 |
200 |
34 |
| 80 |
3 |
76 |
241 |
185 |
150 |
130 |
18 |
8-Ø19 |
415 |
250 |
42 |
| 100 |
4 |
102 |
292 |
210 |
175 |
155 |
18 |
8-Ø19 |
465 |
280 |
70 |
| 125 |
5 |
127 |
356 |
250 |
210 |
185 |
20 |
8-Ø23 |
515 |
300 |
|
| 150 |
6 |
152 |
406 |
280 |
240 |
215 |
22 |
8-Ø23 |
545 |
355 |
120 |
| 200 |
8 |
203 |
495 |
330 |
290 |
265 |
22 |
12-Ø23 |
675 |
400 |
200 |
| JIS 20K PN4.0MPa |
| 15 |
1/2 |
13 |
152 |
95 |
70 |
52 |
14 |
4-Ø15 |
253 |
90 |
|
| 20 |
3/4 |
19 |
178 |
100 |
75 |
58 |
16 |
4-Ø15 |
298 |
100 |
|
| 25 |
1 |
25 |
203 |
125 |
90 |
70 |
16 |
4-Ø19 |
315 |
130 |
|
| 32 |
11/4 |
32 |
216 |
135 |
100 |
80 |
18 |
4-Ø19 |
300 |
150 |
|
| 40 |
11/2 |
38 |
229 |
140 |
105 |
85 |
18 |
4-Ø19 |
352 |
180 |
|
| 50 |
2 |
51 |
267 |
155 |
120 |
100 |
22 |
8-Ø19 |
420 |
200 |
32 |
| 65 |
21/2 |
64 |
292 |
175 |
140 |
120 |
24 |
8-Ø19 |
465 |
250 |
45 |
| 80 |
3 |
76 |
318 |
200 |
160 |
135 |
26 |
8-Ø23 |
490 |
280 |
60 |
| 100 |
4 |
102 |
356 |
225 |
185 |
160 |
28 |
8-Ø23 |
590 |
355 |
100 |
| 125 |
5 |
127 |
400 |
270 |
225 |
195 |
30 |
8-Ø25 |
690 |
405 |
|
| 150 |
6 |
152 |
444 |
305 |
260 |
230 |
32 |
12-Ø25 |
760 |
455 |
190 |
| 200 |
8 |
203 |
559 |
350 |
305 |
275 |
34 |
12-Ø25 |
1070 |
600 |
310 |
【日標法蘭截止閥安裝注意事項】
1. 手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2. 手輪、手柄及微動機構，不允許作起吊用。
3. 介質的流向應與閥體所示箭頭方向一致。
訂貨須知：
一、①日標法蘭截止閥產品名稱與型號②日標法蘭截止閥口徑③日標法蘭截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門日標法蘭截止閥型號，請按日標法蘭截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
