【電動三通球閥介紹】
電動三通球閥可分為L形和T形，L形（9Q44F）電動三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（9Q45F）電動三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
【電動三通球閥性能參數】
|
試驗壓力 |
公稱壓力（Mpa） |
|
Mpa |
1.6 |
2.5 |
4.0 |
CL150 |
JIS10K |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
3.2 |
2.4 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
2.2 |
1.5 |
|
氣密試驗 |
0.5-0.7 |
|
工作溫度 |
PTFE≤150℃ PTL≤300℃ |
|
適用溫度 |
C：水、油、氣；P：硝酸類；R：醋酸類 |
【電動三通球閥技術性能】
|
CH執行機構技術參數 |
閥體參數 |
|
電源 |
AC200/220V，50/60Hz |
公稱通徑 |
DN10～300mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
|
動作范圍 |
0～90° 0～360° |
泄漏量 |
軟密封:零泄漏 |
硬密封:≤額定流量的10-5 |
|
動作時間 |
15秒/30秒/60秒 |
執行機構 |
可另配PSQ、HQ、UNIC、361RS
等電子式電動執行機構 |
|
保護裝置 |
過熱保護 |
流量特性 |
快開特性 |
|
環境溫度 |
-30°～60° |
可調范圍 |
DN10-80 |
DN100-300 |
|
250:1 |
350:1 |
|
手動操作 |
同附帶手柄操作 |
基本誤差 |
±1% |
|
限位 |
電氣、機械二重限位 |
死區 |
≤1% |
|
防護等級 |
相當于IP-65 |
回差 |
≤1% |
|
位置測量 |
可選裝開關或電位計 |
適用溫度 |
密封面 |
|
驅動電機 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ |
|
進線接口 |
PE1/2〞進線線鎖 |

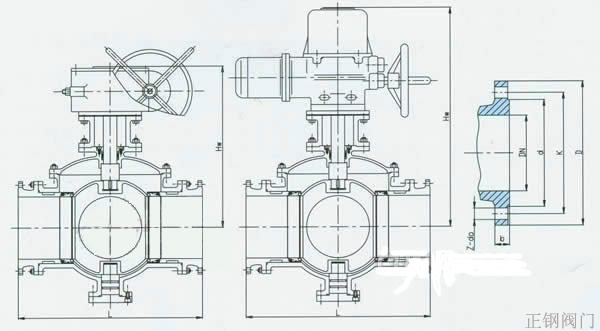

【電動三通球閥結構圖】
【電動三通球閥主要零部件材料】
|
零件名稱 |
材 料 |
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8
(304) |
CF3
(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M
(316L) |
|
球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9
(304) |
00Cr19Ni11
(304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2
(316) |
00Cr17Ni12Mo2
(316L) |
|
密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨 |
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
【電動三通球閥主要連接尺寸】
|
公稱壓力 |
公稱通徑 |
L |
L1 |
H |
W |
重量 |
|
Mpa |
mm |
in |
mm |
mm |
mm |
mm |
1.6 |
2.5 |
4.0 |
CL150 |
JIS10K |
|
1.6
2.5
4.0
CL150
JIS10K |
15 |
1/2 |
130 |
65 |
62 |
100 |
2.5 |
3.0 |
3.5 |
2.5 |
2.5 |
|
20 |
3/4 |
150 |
75 |
68 |
160 |
3.0 |
3.5 |
4.5 |
3.0 |
3.6 |
|
25 |
1 |
160 |
80 |
75 |
160 |
4.8 |
5.0 |
6 |
5.0 |
5.0 |
|
32 |
1 1/4 |
180 |
90 |
85 |
200 |
6.5 |
7 |
8.5 |
7 |
7 |
|
40 |
1 1/2 |
200 |
100 |
95 |
200 |
8.5 |
9 |
10.5 |
9 |
9 |
|
50 |
2 |
230 |
115 |
110 |
250 |
11 |
12 |
14 |
12 |
11 |
|
65 |
2 1/2 |
290 |
145 |
130 |
300 |
15 |
17 |
20 |
16 |
16 |
|
80 |
3 |
310 |
155 |
155 |
400 |
21 |
22 |
32 |
21 |
22 |
|
100 |
4 |
350 |
175 |
180 |
500 |
33 |
36 |
50 |
36 |
36 |
|
125 |
5 |
400 |
200 |
250 |
600 |
65 |
70 |
80 |
68 |
70 |
|
150 |
6 |
480 |
240 |
275 |
800 |
103 |
110 |
120 |
105 |
105 |
|
200 |
8 |
580 |
290 |
325 |
1000 |
152 |
168 |
180 |
160 |
160 |
訂貨須知：
一、①電動三通球閥產品名稱與型號②電動三通球閥口徑③電動三通球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門電動三通球閥型號，請按電動三通球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
