GT系列氣動球閥

首頁> GT系列氣動球閥

所屬系列：	球閥系列
名稱：	GT系列氣動球閥
型號：	Q641F
檢索關鍵字：	GT系列氣動球閥

銷售電話：021-59965667 59988753 圖文傳真：021-56467791

感謝您向我們發出訂單我們會在最短時間與您聯系!

【GT系列氣動球閥特點及用途】

該球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈藥性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出

【GT系列氣動球閥氣動執行機構】

采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構＆#160;

【GT系列氣動球閥性能規范】

公稱通徑 DN(mm)		15-200
公稱壓力 PN(MPa)		1.6		2.5	4.0
公稱壓力 PS(MPa)	強度試驗	2.4		3.8	6.0
	密封試驗	1.8		2.8	4.4
材料 \ 材料代號		C		P	R
主要零件	閥體	WCB		ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球體	2Cr13		1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13		1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類	醋酸類
	適用溫度	-28 ℃ -300 ℃
氣動裝置	型號	OBD 系列、 AW 系列等
	氣源壓力	0.4-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度	試驗檢驗
		GBT/12238	Gb12221	GB9113	GB/T13927	GB13927

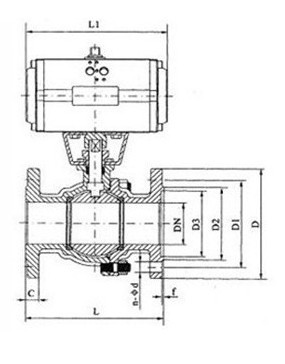

【GT系列氣動球閥產品結構圖】

【GT系列氣動球閥連接尺寸】

口徑 (mm)	尺寸(mm)																													氣動裝置型號 (僅供參考)
	1.6MPa									2.5MPa											4.0MPa
	L	D			D1	b			Z-фD	L			D	D1			b	Z-фD			L	D			D1	b			Z-фD
15	130		95	65			14	4-14			130	95			65	16			4-14	130			130	65			16	4-14		GTD52
20	130		105	75			14	4-14			130	105			75	16			4-14	150			150	75			16	4-14		GTD52
25	140		115	85			14	4-14			140	115			85	16			4-14	160			160	85			16	4-14		GTD52
32	165		135	100			16	4-18			165	135			100	18			4-18	180			180	100			18	4-18		GTD63
40	165		145	110			16	4-18			165	145			110	18			4-18	200			200	110			18	4-18		GTD63
50	203		160	125			16	4-18			203	160			125	20			4-18	230			230	125			20	4-18		GTD83
65	222		180	145			18	4-18			222	180			145	22			8-18	290			290	145			22	8-18		GTD110
80	241		195	160			20	8-18			241	195			160	22			8-18	310			310	160			22	8-18		GTD110
100	305		215	180			20	8-18			305	230			190	24			8-23	350			350	190			24	8-23		GTD127
125	256		245	210			22	8-18			256	270			220	28			8-25	400			270	220			28	8-25		GTD160
150	394		280	240			24	8-23			394	300			250	30			8-25	480			300	250			30	8-25		GTD160
200	457		335	295			28	12-23			457	360			310	34			12-25	600			375	320			38	12-30		AW13

訂貨須知：

一、①GT系列氣動球閥產品名稱與型號②GT系列氣動球閥口徑③GT系列氣動球閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定正鋼閥門GT系列氣動球閥型號，請按GT系列氣動球閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
