【法蘭襯氟球閥產品用途】
Q41F46系列耐腐蝕襯氟球閥是為各種強腐蝕性介質管路的啟閉控制而設計。Q41F46 型襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。是目前防腐閥門設備最理想的選擇之一。
【法蘭襯氟球閥主要零部件材料】
| 零件名稱 |
材 料 |
| 左右閥體 |
鑄鋼、不銹鋼、內襯F46、F3 |
| 帶桿球體 |
鑄鋼、不銹鋼、內外襯F46、F3 |
| 填寫料箱 |
鑄鋼、不銹鋼、內襯F46、F3 |
| 密封圈 |
F4 |
| 填料 |
F4 |
| 手柄 |
鑄鋼 |
【法蘭襯氟球閥技術規范】
| 技 術 規 范 |
| 設計標準 |
GB12237 |
| 結構長度 |
GB12221 |
| 法蘭標準 |
JB/T79-94 |
| GB9113.1-26 |
| 檢驗試驗 |
JB/T9092-99 |
| 驅動方式 |
手動、電動、氣動、蝸輪 |

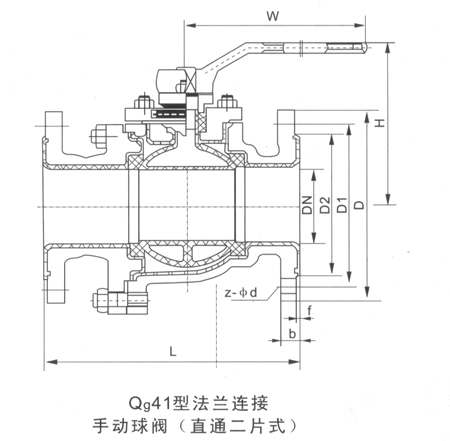

【法蘭襯氟球閥產品結構圖】
【法蘭襯氟球閥工作原理】
Q41F46系列耐腐蝕襯氟球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞的，閥戀和閥體內側全部采用氟塑料制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。
【法蘭襯氟球閥主要連接尺寸】
| 公稱通徑 |
PN1.6（MPa）主要外形尺寸和連接尺寸 |
重量 |
| DN |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
H |
L0 |
kg |
| 10 |
130 |
90 |
60 |
41 |
3 |
14 |
4-φ14 |
90 |
140 |
3．5 |
| 15 |
130 |
95 |
65 |
45 |
3 |
14 |
4-φ14 |
95 |
140 |
4 |
| 20 |
140 |
105 |
75 |
55 |
3 |
14 |
4-φ14 |
98 |
150 |
4．5 |
| 25 |
150 |
116 |
85 |
65 |
3 |
16 |
4-φ14 |
113 |
150 |
5．5 |
| 32 |
165 |
135 |
100 |
78 |
3 |
18 |
4-φ18 |
130 |
200 |
7 |
| 40 |
180 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
135 |
230 |
9 |
| 50 |
200 |
160 |
125 |
100 |
3．5 |
20 |
4-φ18 |
140 |
250 |
15 |
| 65 |
220 |
180 |
145 |
120 |
3．5 |
20 |
4-φ18 |
145 |
270 |
17 |
| 80 |
250 |
195 |
160 |
135 |
4 |
22 |
8-φ18 |
205 |
300 |
30 |
| 100 |
280 |
215 |
180 |
155 |
4 |
24 |
8-φ18 |
230 |
350 |
40 |
| 125 |
320 |
245 |
210 |
185 |
4 |
26 |
8-φ18 |
252 |
400 |
60 |
| 150 |
360 |
280 |
240 |
210 |
4 |
28 |
8-φ23 |
283 |
600 |
75 |
| 200 |
400 |
335 |
295 |
265 |
5 |
32 |
12-φ23 |
325 |
700 |
130 |
| 250 |
450 |
405 |
355 |
320 |
5 |
36 |
12-φ26 |
370 |
800 |
160 |
| 300 |
500 |
460 |
410 |
375 |
5 |
36 |
12-φ26 |
420 |
1000 |
220 |
訂貨須知：
一、①法蘭襯氟球閥產品名稱與型號②法蘭襯氟球閥口徑③法蘭襯氟球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門法蘭襯氟球閥型號，請按法蘭襯氟球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
