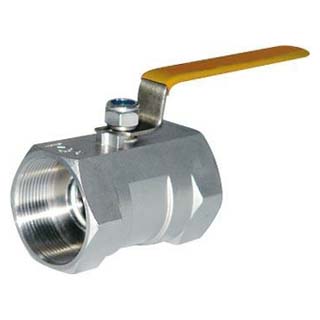

【一片式不銹鋼球閥使用范圍】
可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
閥座采用彈性密封結構，密封可靠，啟閉輕松。
閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。
可設置90°開關定位機構，根據需要加鎖以防止誤操作。
適用于PN1.0～4.0MPa,工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(
密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質.
【一片式不銹鋼球閥產品結構圖】
【一片式不銹鋼球閥主要連接尺寸】
| DN |
G |
B |
L |
E |
H |
A |
| 6 |
1/4" |
5 |
50 |
15 |
28 |
65 |
| 10 |
3/8" |
8 |
50 |
15 |
30 |
65 |
| 15 |
1/2" |
10.5 |
56 |
17 |
34 |
85 |
| 20 |
3/4" |
13 |
60 |
18 |
40 |
95 |
| 25 |
1" |
17 |
71 |
20 |
52 |
110 |
| 32 |
1 1/4" |
22 |
78 |
21.5 |
62 |
140 |
| 40 |
1 1/2" |
25 |
96 |
23 |
68 |
140 |
| 50 |
2" |
32 |
101 |
24.5 |
75 |
155 |
| 65 |
2 1/2" |
40 |
120 |
25 |
82 |
180 |
【一片式不銹鋼球閥產品特點】
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
訂貨須知：
一、①一片式不銹鋼球閥產品名稱與型號②一片式不銹鋼球閥口徑③一片式不銹鋼球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門一片式不銹鋼球閥型號，請按一片式不銹鋼球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
