【燃?xì)鈱Ｓ霉潭ㄊ角蜷y用途】
燃?xì)鈱Ｓ霉潭ㄊ角蜷y在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。
【燃?xì)鈱Ｓ霉潭ㄊ角蜷y相關型號】
蝸輪傳動:Q347F Q347N Q347H Q347Y Q347C 壓力范圍:1.6~32.0Mpa
電動:Q947F Q947N Q947H Q947Y Q947C
氣動:Q647F Q647N Q647H Q647Y Q647C
【燃?xì)鈱Ｓ霉潭ㄊ角蜷y零部件材料】
| 閥體 |
閥桿 |
閥球 |
密封面 |
墊片 |
填料 |
工作溫度 |
適用介質 |
| WCB |
1Cr13 |
1Cr13 |
1Cr13
司太立合金
本體材料 |
柔性石墨
不銹鋼加柔性石墨
08軟鋼
F304 F316 |
柔性石墨
編結石墨 |
-29-425℃ |
水、蒸汽、油品 |
| WC6 |
15CrMo |
15CrMo |
-29-425℃ |
| WC9 |
25Cr2MoV |
25Cr2MoV |
| LCB |
304 |
304 |
-46-354℃ |
| CF8 |
304 |
304 |
-196-600℃ |
部分酸、堿 |
| CF3 |
304L |
304L |
| CF8M |
316 |
316 |
| CF3M |
316L |
316L |

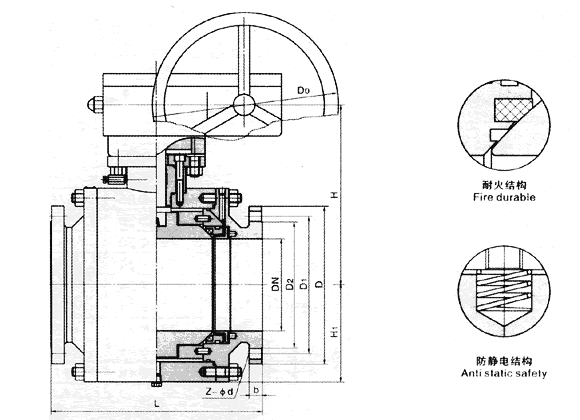

【燃?xì)鈱Ｓ霉潭ㄊ角蜷y產品結構圖】
【燃?xì)鈱Ｓ霉潭ㄊ角蜷y主要連接尺寸】
產品型號
TyPe |
公稱通徑
DN |
PN1.6MPa |
WT
（kg） |
| L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
H1 |
D0 |
|
Q47F-16C
Q47F-16P
Q347F-16C
Q347F-16P
Q647F-16C
Q647F-16P
Q747F-16C
Q747F-16P
F9B47F-16C
Q9B47F-16P |
50 |
178 |
160 |
125 |
100 |
16 |
4-Φ18 |
160 |
85 |
- |
28 |
| 65 |
191 |
180 |
145 |
120 |
18 |
4-Φ18 |
170 |
95 |
- |
32 |
| 80 |
203 |
195 |
160 |
135 |
20 |
8-Φ18 |
200 |
110 |
- |
44 |
| 100 |
229 |
215 |
180 |
155 |
20 |
8-Φ18 |
210 |
120 |
- |
86 |
| 125 |
356 |
245 |
210 |
185 |
22 |
8-Φ18 |
350 |
215 |
- |
133 |
| 150 |
394 |
280 |
240 |
210 |
24 |
8-Φ23 |
530 |
190 |
- |
203 |
| 200 |
457 |
335 |
295 |
265 |
26 |
12-Φ23 |
575 |
230 |
600 |
273 |
| 250 |
533 |
405 |
355 |
320 |
30 |
12-Φ25 |
585 |
260 |
600 |
450 |
| 300 |
610 |
460 |
410 |
375 |
30 |
12-Φ25 |
730 |
300 |
600 |
583 |
| 350 |
686 |
520 |
470 |
435 |
34 |
16-Φ25 |
860 |
350 |
800 |
750 |
| 400 |
762 |
580 |
525 |
485 |
36 |
16-Φ30 |
935 |
395 |
800 |
1190 |
| 450 |
864 |
640 |
585 |
545 |
40 |
20-Φ30 |
975 |
440 |
800 |
2100 |
| 500 |
914 |
705 |
650 |
608 |
44 |
20-Φ34 |
1060 |
485 |
800 |
3100 |
| 600 |
1067 |
840 |
770 |
718 |
48 |
20-Φ41 |
1170 |
591 |
800 |
3980 |
| 700 |
1245 |
910 |
840 |
788 |
50 |
24-Φ41 |
1270 |
686 |
800 |
4800 |
產品型號
TyPe |
公稱通徑
DN |
PN2.5MPa |
WT
（kg） |
| L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
H1 |
D0 |
|
Q47F-25
Q47F-25P
Q347F-25
Q347F-25P
Q647F-25
Q647F-25P
Q747F-25
Q747F-25P
F9B47F-25
Q9B47F-25P
|
50 |
216 |
160 |
125 |
100 |
20 |
4-Φ18 |
160 |
85 |
- |
30 |
| 65 |
241 |
180 |
145 |
120 |
22 |
8-Φ18 |
170 |
95 |
- |
40 |
| 80 |
283 |
195 |
160 |
135 |
22 |
8-Φ18 |
200 |
110 |
- |
52 |
| 100 |
305 |
230 |
190 |
160 |
24 |
8-Φ23 |
210 |
120 |
- |
97 |
| 125 |
381 |
270 |
220 |
188 |
28 |
8-Φ25 |
350 |
215 |
- |
135 |
| 150 |
403 |
300 |
250 |
218 |
30 |
8-Φ25 |
530 |
190 |
- |
204 |
| 200 |
502 |
360 |
310 |
278 |
34 |
12-Φ25 |
575 |
230 |
600 |
322 |
| 250 |
568 |
425 |
370 |
332 |
36 |
12-Φ30 |
585 |
260 |
600 |
535 |
| 300 |
648 |
485 |
430 |
390 |
40 |
16-Φ30 |
730 |
300 |
600 |
775 |
| 350 |
762 |
550 |
490 |
448 |
44 |
16-Φ34 |
860 |
350 |
800 |
1210 |
| 400 |
838 |
610 |
550 |
505 |
48 |
16-Φ34 |
935 |
395 |
800 |
2300 |
| 450 |
914 |
660 |
600 |
555 |
50 |
20-Φ34 |
975 |
440 |
800 |
3400 |
| 500 |
991 |
730 |
660 |
610 |
52 |
20-Φ41 |
1060 |
485 |
800 |
4208 |
| 600 |
1143 |
840 |
770 |
718 |
56 |
20-Φ41 |
1170 |
591 |
800 |
5080 |
| 700 |
1346 |
955 |
875 |
815 |
60 |
24-Φ48 |
1270 |
686 |
800 |
5750 |
【燃?xì)鈱Ｓ霉潭ㄊ角蜷y的安裝】
閥門的安裝與其他機械設備安裝一樣，有一個安裝姿態問題，閥門安裝正確姿態應是內部結構型式符合介質的流向，安裝姿態符合閥門結構型式的特定要求和操作要求。另外，正確姿態含有整齊劃一，美觀大方之感，它是現代藝術造型中，技術性與藝術性兩者有機的結合。
訂貨須知：
一、①燃?xì)鈱Ｓ霉潭ㄊ角蜷y產品名稱與型號②燃?xì)鈱Ｓ霉潭ㄊ角蜷y口徑③燃?xì)鈱Ｓ霉潭ㄊ角蜷y是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門燃?xì)鈱Ｓ霉潭ㄊ角蜷y型號，請按燃?xì)鈱Ｓ霉潭ㄊ角蜷y型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
