美標對夾式止回閥

首頁> 美標對夾式止回閥

所屬系列：	止回閥系列
名稱：	美標對夾式止回閥
型號：	H71H H71W
檢索關鍵字：	美標對夾式止回閥

銷售電話：021-59965667 59988753 圖文傳真：021-56467791

感謝您向我們發出訂單我們會在最短時間與您聯系!

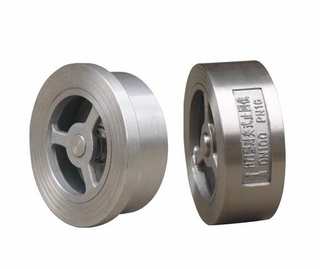

【美標對夾式止回閥概述】

H71H(W)美標對夾式止回閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短、體積小、重量輕；

閥瓣關閉快速，水錘壓力小；流道通暢，流體阻力小；動作靈敏，密封性能好。

【美標對夾式止回閥結構圖】

【美標對夾式止回閥的型號、材料及主要參數】

配管法蘭	公稱壓力	常規產品型號
JB/T 74 ~90、 GB/T 9112 ~9124、 HG 20592 ~20614	PN1.0MPa	H71H-10C	H71W-10P	H71W-10P8	H71W-10P3	H71W-10R	H71W-10R8	H71W-10R3
	PN1.6MPa	H71W-16C	H71W-16P	H71W-16P8	H71W-16P3	H71W-16R	H71W-16R8	H71W-16R3
	PN2.5MPa	H71W-25	H71W-25P	H71W-25P8	H71W-25P3	H71W-25R	H71W-25R8	H71W-25R3
	PN4.0MPa	H71W-40	H71W-40P	H71W-40P8	H71W-40P3	H71W-40R	H71W-40R8	H71W-40R3
	PN6.3MPa	H71W-63	H71W-63P	H71W-63P8	H71W-63P3	H71W-63R	H71W-63R8	H71W-63R3
	PN10.0MPa	H71W-100	H71W-100P	H71W-100P8	H71W-100P3	H71W-100R	H71W-100R8	H71W-100R3
	PN16.0MPa	H71W-160	H71W-160P	H71W-160P8	H71W-160P3	H71W-160R	H71W-160R8	H71W-160R3
GB/T 9112 ~9124、 HG 20615 ~20635、 SH 3406	PN2.0MPa	H71H-20C	—	H71W-20P8	H71W-20P3	—	H71W-20R8	H71W-20R3
	PN5.0MPa	H71H-50	—	H71W-50P8	H71W-50P3	—	H71W-50R8	H71W-50R3
	PN11.0MPa	H71H-110	—	H71W-110P8	H71W-110P3	—	H71W-110R8	H71W-110R3
	PN15.0MPa	H71H-150	—	H71W-150P8	H71W-150P3	—	H71W-150R8	H71W-150R3
ANSI B 16.5	Class150	H71H-A1C	—	H71W-A1P8	H71W-A1P3	—	H71W-A1R8	H71W-A1R3
	Class300	H71H-A3	—	H71W-A3P8	H71W-A3P3	—	H71W-A3R8	H71W-A3R3
	Class600	H71H-A6	—	H71W-A6P8	H71W-A6P3	—	H71W-A6R8	H71W-A6R3
	Class900	H71H-A9	—	H71W-A9P8	H71W-A9P3	—	H71W-A9R8	H71W-A9R3
主　要零　件材　料	閥體	WCB(A105)	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M(316L)
	閥瓣	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	壓圈	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	彈簧	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	0Cr17Ni12Mo2	00Cr17Ni14Mo2
適　用工　況	適用介質	水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質		尿素等腐蝕性介質
適　用工　況	適用溫度(℃)	-29~425	-196~540		-196~425	-196~540		-196~455
注：本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾止回閥型號編制方法。

【美標對夾式止回閥主要連接尺寸】

壓力級	口徑		尺寸(mm)					重量 (kg)	配管法蘭(供參考)
	NPS	DN	L	D	D2	D3	D4		螺栓孔中心圓直徑D1	螺栓數量	螺栓直徑d		螺栓長度L1
	NPS	DN	L	D	D2	D3	D4		螺栓孔中心圓直徑D1	螺栓數量	in	mm	螺栓長度L1
Class 150PN 2.0MPa	1/2	15	16	46	15	25	25	0.28	60.5	4	1/2	M14	75
	3/4	20	19	56	19	30	30	0.42	70	4	1/2	M14	90
	1	25	22	65	24	36	36	0.56	79.5	4	1/2	M14	90
	11/4	32	28	74	31	43	43	0.75	89	4	1/2	M14	100
	11/2	40	31.5	84	39	52	52	1.3	98.5	4	1/2	M14	105
	2	50	40	103	48	62	62	2.1	120.5	4	5/8	M16	125
	21/2	65	46	122	62	75	75	2.8	139.5	4	5/8	M16	130
	3	80	50	135	76	90	90	3.6	152.5	4	5/8	M16	135
	4	100	60	173	95	112	112	4.8	190.5	8	5/8	M16	150
	5	125	90	195	110	125	132	12	216.0	8	3/4	M20	180
	6	150	106	220	127	150	158	17	241.5	8	3/4	M20	210
	8	200	140	277	165	200	208	29	298.5	8	3/4	M20	240

壓力級	口徑		尺寸(mm)					重量 (kg)	配管法蘭(供參考)
	NPS	DN	L	D	D2	D3	D4		螺栓孔中心圓直徑D1	螺栓數量	螺栓直徑d		螺栓長度L1
	NPS	DN	L	D	D2	D3	D4		螺栓孔中心圓直徑D1	螺栓數量	in	mm	RF	RJ
CLass 150PN 2.0MPa (長系列)	1/2	15	25	46	15	25	25	0.28	60.5	4	1/2	M14	90	—
	3/4	20	31.5	56	19	30	30	0.42	70	4	1/2	M14	100	—
	1	25	35.5	65	24	36	36	0.56	79.5	4	1/2	M14	105	120
	11/4	32	40	74	31	43	43	0.75	89	4	1/2	M14	115	130
	11/2	40	45	84	39	52	52	1.3	98.5	4	1/2	M14	120	135
	2	50	56	103	48	62	62	2.1	120.5	4	5/8	M16	140	155
	21/2	65	63	122	62	75	75	2.8	139.5	4	5/8	M16	155	170
	3	80	71	135	76	90	90	3.6	152.5	4	5/8	M16	165	180
	4	100	80	173	95	112	112	4.8	190.5	8	5/8	M16	175	190
	5	125	110	195	110	125	132	12	216.0	8	3/4	M20	210	225
	6	150	125	220	127	150	158	17	241.5	8	3/4	M20	230	245
	8	200	160	277	165	200	208	29	298.5	8	3/4	M20	270	285
CLass 300PN 5.0MPa	1/2	15	25	52	15	25	25	0.3	66.5	4	1/2	M14	95	105
	3/4	20	31.5	65	19	30	30	0.46	82.5	4	5/8	M16	110	125
	1	25	35.5	72	24	36	36	0.6	89	4	5/8	M16	115	130
	11/4	32	40	81	31	43	43	0.8	98.5	4	5/8	M16	125	140
	11/2	40	45	94	39	52	52	1.5	114.5	4	3/4	M20	140	155
	2	50	56	110	48	62	62	2.4	127.0	8	5/8	M16	145	170

【美標對夾式止回閥流體阻力系數、流量系數及開啟壓力】

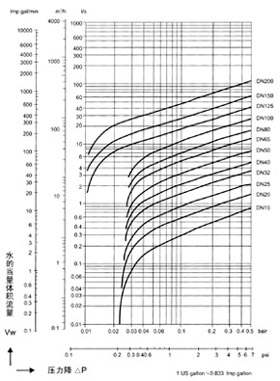

　水的當量體積流量Vw與實際流體的體積流量V按下式換算：

式中：Vw－水的當量體積流量，1/S；
　　　 ρ－流體密度，kg/m3；
　　　 V－實際流體的體積流量，1/S。

流體力學性能·H71美標對夾式止回閥的流體阻力系數

公稱通徑		閥門全開啟時的流體阻力系數ξ	常溫下閥門全開啟時的水流量系數			流體的流向
DN	NPS		Kv(m³/h)	Cv(U.S)	Cv(U.K)	↑	↓	→
DN	NPS		Kv(m³/h)	Cv(U.S)	Cv(U.K)	開啟壓力近似值KPa
15	1/2	6.4	2.6	3.0	2.5	3	2	25
20	3/4	5.1	6.4	7.5	6.3	3	2	2.5
25	1	4.1	12.6	14.8	12.3	3	2	2.5
32	1¹/₄	4.1	19.7	23.1	19.3	3	2	2.5
40	1¹/₂	3.8	29.5	34.5	28.9	3	2	2.5
50	2	3.5	54.6	63.9	53.5	3	2	2.5
65	2¹/₂	3.5	85.4	99.9	83.7	3	2	2.5
80	3	3.2	128	150	125	3	2	2.5
100	4	2.8	244	286	249	3	2	2.5
125	5	2.9	375	439	368	3	1	2.2
150	6	3.1	522	611	512	3	1	2.2
200	8	3.2	915	1070	897	3	1	2.2

【美標對夾式止回閥結構特點】

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8

2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20

3、閥瓣關閉快速，水錘壓力小

4、水平管道使用，安裝方便

5、流道通暢、流體阻力小

6、動作靈敏、密封性能好

7、閥瓣行程短、關閥沖擊力小

8、整體結構、簡單緊湊、造型美觀

9、使用壽命長、可靠性高

訂貨須知：

一、①美標對夾式止回閥產品名稱與型號②美標對夾式止回閥口徑③美標對夾式止回閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定正鋼閥門美標對夾式止回閥型號，請按美標對夾式止回閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
