【防污隔斷閥產品概述】
HS41X防污隔斷閥用于防止生活我飲用水管道發生回流污染的安全裝置,是我公司引進國外先進技術自行研制開發的、安全可靠、防止飲用水回流污染的新穎閥門, 以確保生活飲用水的衛生和安全。是一種安裝在各類管路系統中用于嚴格阻止介質倒流，保護其后的介質或設備不受污染的止逆類閥門。其組成部分有兩個串聯的止回閥和過渡部分，密封嚴密，確保介質無一點回流，安全可靠，使用壽命長。

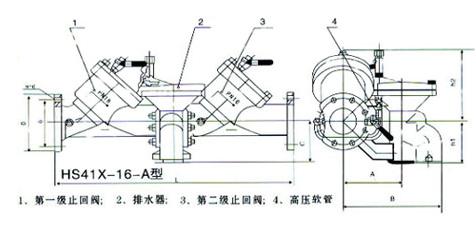

【防污隔斷閥產品結構圖】
【防污隔斷閥主要零部件材料及連接尺寸】
| 序號 |
零部件名稱 |
選用材料 |
| 1 |
閥體 |
鑄鐵、球墨鑄鐵、鑄鋼 |
| 2 |
閥蓋 |
鑄鐵、球墨鑄鐵、鑄鋼 |
| 3 |
閥盤 |
球墨鑄鐵 |
| 4 |
彈簧 |
不銹鋼、鉻釩鋼 |
| 5 |
放污閥 |
黃銅 | |
| 主要技術參數: |
| 公稱壓力：1.0～2.5Mpa |
| 公稱通徑：50 ～600mm |
| 適用介質：水 |
| 適用溫度：0～80℃ |
| 法蘭標準：GB/T 17241.6 GB/T 9113 |
| 度驗標準：GB/T 13927 AP1598 | |
| 主要外形連接尺寸: |
| 單位：mm |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
470 |
538 |
635 |
660 |
770 |
880 |
1035 |
1214 |
1340 |
1505 |
1670 |
1886 |
1986 |
2318 |
|
H |
210 |
235 |
264 |
308 |
356 |
400 |
503 |
595 |
705 |
705 |
905 |
910 |
921 |
1210 | |
