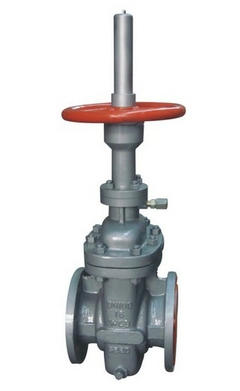

無導流孔平板閘閥

首頁> 無導流孔平板閘閥

所屬系列：	閘閥系列
名稱：	無導流孔平板閘閥
型號：	WPZ543F
檢索關鍵字：	平板閘閥,無導流孔平板閘閥

銷售電話：021-59965667 59988753 圖文傳真：021-56467791

感謝您向我們發出訂單我們會在最短時間與您聯系!

一、無導流孔平板閘閥的分類
平板閘閥按驅動方式可分為手動平板閘閥、氣動平板閘閥及電動平板閘閥。按用途和使用場合可分為有導流孔平板閘閥、無導流孔平板閘閥、油田平板閘閥、管線平板閘閥及燃?xì)馄桨彘l閥等。
無導流孔平板閘閥產品用途
平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板見的撐開機構可以補充這一壓緊力。
二、無導流孔平板閘閥性能參數

產品名稱	平板閘閥
產品型號	WPZ543F WPZ544F
壓力等級	1.6Mpa~10Mpa
產品規格	DN50~800mm
產品材質	碳鋼、不銹鋼
適用溫度	-25C~120C
適用介質	石油、天然氣、煤氣

三、無導流孔平板閘閥產品特點
1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門
2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線 3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊病　4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全
5、全封閉結構，防護性能好，可適應全天候要求　　
6、閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。 7、閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
8、閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。　　
9、軛架套管 – 鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。　10、閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。　
11、壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。　　
12、閥座環 – 焊接閥座環垂直于流動通道，易于維護。　　13、執行機構 – 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
14、軛架 – 完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。　　
15、壓蓋 – 兩件式，自調節壓蓋，避免被彈出。　　
16、整體后座 – 硬面，使用壽命最長。　　
17、閥瓣 – 彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。　　
18、整體止動 – 整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。　　
19、閥體有鑄造和焊接兩種結構。　　
20、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。　　21、金屬對金屬密封的閥門，閥體外部設有注油脂結構，油脂通過注脂器、閥座進入閥門密封面，使閥門達到零泄漏。　　
22、閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。　　
23、閘板、閥座經特殊工藝處理、噴焊硬質合金，耐磨四氟，實現雙重密封。并可注油脂輔助密封雙重保護，密封更可靠，使用壽命更長。
24、帶導流孔閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。
25、閥門在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。　　
26、本閥門采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊病。　　
27、閥門關閉時能自動卸掉內腔高壓，保證使用安全。　　
28、全封閉結構，防護性能好，可適應全天候要求。　　
29、閥門設有指示桿或觀察窗以表示閥門的啟閉情況。公稱通徑：DN25～1000mm
四、無導流孔平板閘閥結構解剖圖

五、無導流孔平板閘閥連接尺寸PN1.6MPa-2.5MPa：

1.6MPa

DN

L

D

D1

D2

Do

f

b

H

H1

n-Φd

凸面法法
RF
(K)Z43WF-16C
(K)Z543WF-16C
(K)Z643WF-16C
(K)Z943WF-16C

50

178

160

125

100

250

3

16

584

80

4-Φ18

65

190

180

145

120

250

3

18

634

95

4-Φ18

80

203

195

160

135

250

3

20

688

100

8-Φ18

100

229

215

181

155

300

3

20

863

114

8-Φ18

125

254

245

210

185

350

3

22

940

132

8-Φ18

150

267

280

240

210

350

3

24

1030

150

8-Φ23

200

292

335

295

265

350

3

26

1277

168

12-Φ23

250

330

405

355

320

400

3

30

1491

203

12-Φ25

300

356

460

410

375

450

4

30

1701

237

12-Φ25

350

381

520

470

435

500

4

34

1875

265

16-Φ30

400

406

580

525

485

305

4

36

2180

300

16-Φ30

450

432

640

585

545

305

4

40

2440

325

20-Φ34

500

457

705

650

608

305

4

44

2860

360

20-Φ41

600

508

840

770

718

305

5

48

3450

425

20-Φ41

700

610

910

840

788

305

5

50

3960

460

24-Φ41

800

660

1020

950

898

305

5

52

4550

512

24-Φ41

900

711

1120

1050

998

250

5

54

5250

565

28-Φ48

1000

811

1250

1170

1110

250

5

56

5870

630

28-Φ18

2.5MPa

50

178

160

125

100

250

3

20

584

80

4-Φ18

凸面法法
RF
(K)Z43WF-25
(K)Z543WF-25
(K)Z643WF-25
(K)Z943WF-25

65

190

180

145

120

300

3

22

634

95

8-Φ18

80

203

195

160

135

350

3

22

388

100

8-Φ18

100

229

230

190

160

350

3

24

863

114

8-Φ23

125

254

270

220

188

350

3

28

940

132

8-Φ25

150

267

300

250

218

400

3

30

1030

150

8-Φ25

200

292

360

310

278

450

3

34

1277

168

12-Φ25

250

330

425

370

332

500

3

36

1491

203

12-Φ30

300

356

485

430

390

305

4

40

1701

237

16-Φ30

350

381

550

490

448

305

4

44

1875

265

16-Φ34

400

406

610

550

505

305

4

48

2180

300

16-Φ34

450

432

660

600

555

305

4

50

2440

325

20-Φ34

500

457

730

660

610

305

4

52

2860

360

20-Φ41

600

508

840

770

718

305

5

56

3450

425

20-Φ41

700

610

955

875

815

305

5

60

3960

460

24-Φ48

800

660

1070

990

930

305

5

64

4550

512

24-Φ48

900

711

1180

1090

1025
-
5

66

5250

595

28-Φ54

1000

811

1305

1210

1140
-
5

68

5870

660

28-Φ48

無導流孔平板閘閥PN4.0MPa-10.0MPa：

4.0MPa

DN

L

D

D1

D2

Y

Do

f

f2

b

H

H1

n-Φd

凹凸法法
MFM
(K)Z43WF-40
(K)Z543WF-40
(K)Z643WF-40
(K)Z943WF-40

50

250

160

125

100

88

250

3

4

20

584

80

4-Φ18

65

280

180

145

120

110

250

3

4

22

634

95

8-Φ18

80

310

195

160

135

121

250

3

4

22

679

102

8-Φ18

100

350

230

190

160

150

300

3

4.5

24

863

115

8-Φ23

125

400

270

220

188

176

350

3

4.5

28

940

133

8-Φ25

150

450

300

250

218

204

350

3

4.5

30

1040

152

8-Φ25

200

550

375

320

282

260

350

3

4.5

38

1282

188

12-Φ30

250

650

445

385

345

313

400

3

4.5

42

1495

223

12-Φ34

300

750

415

450

408

364

450

4

4.5

46

1701

250

16-Φ34

350

850

470

510

465

422

500

4

5

52

1880

280

16-Φ34

400

950

655

585

535

474

305

4

5

58

2200

310

20-Φ41

450

1050

680

610

560

524

305

4

5

60

2480

335

20-Φ41

500

1150

755

670

612

576

305

4

5

62

2890

380

20-Φ48

600

1350

890

795

730

678

305

5

6

62

2480

450

20-Φ54

700

1450

995

900

835

768

305

5

6

68

3985

500

24-Φ54

800

1650

1135

1030

960

876

305

5

6

76

4750

570

24-Φ58

6.4MPa

50

250

175

135

105

88

250

3

4

26

584

90

4-Φ23

凹凸法法
MFM
(K)Z43WF-64
(K)Z543WF-64
(K)Z643WF-64
(K)Z943WF-64

65

280

200

160

130

110

250

3

4

28

634

105

8-Φ23

80

310

210

170

140

121

250

3

4

30

679

110

8-Φ23

100

350

250

200

168

150

300

3

4.5

32

763

130

8-Φ25

125

400

295

202

176

350

3

4.5

36

970

150

8-Φ30

-

150

450

340

280

240

204

350

3

4.5

38

1038

175

8-Φ34

200

500

405

345

300

260

350

3

4.5

44

1282

210

12-Φ34

250

650

470

400

352

313

400

3

4.5

48

1495

240

12-Φ41

300

750

530

460

412

364

450

4

4.5

54

1965

270

16-Φ41

350

850

595

525

475

422

500

4

5

60

2185

300

16-Φ41

400

950

670

585

525

474

305

4

5

66

2573

335

16-Φ48

450

1050

715

630

570

524

305

4

5

68

2800

360

20-Φ48

500

1150

800

705

640

576

305

4

5

70

3280

405

20-Φ54

600

1350

930

820

750

678

305

5

6

76

380

470

20-Φ58

10.0MPa

50

250

195

145

112

88

250

3

4

28

590

100

4-Φ25

凹凸法法
MFM
(K)Z43WF-100
(K)Z543WF-100
(K)Z643WF-100
(K)Z943WF-100

65

280

220

170

138

110

250

3

4

32

640

115

8-Φ25

80

310

230

180

148

121

250

3

4

34

680

120

8-Φ25

100

350

265

210

172

150

300

3

4.5

38

870

135

8-Φ30

125

400

310

250

210

176

350

3

4.5

42

980

155

8-Φ34

150

450

350

290

250

204

350

3

4.5

46

1100

180

12-Φ34

200

550

430

360

312

260

350

3

4.5

454

1315

220

12-Φ41

250

650

500

430

382

313

400

3

4.5

60

1605

255

12-Φ41

300

75

585

500

442

364

450

4

4.5

70

1925

295

16-Φ48

350

850

665

560

408

422

500

4

5

76

2280

335

16-Φ54

400

950

715

620

558

474

305

4

5

80

2580

360

16-Φ54

訂貨須知：
一、①無導流孔平板閘閥產品名稱與型號②無導流孔平板閘閥口徑③無導流孔平板閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門無導流孔平板閘閥型號，請按無導流孔平板閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
