『氣動薄膜三通調節閥』專業生產廠家，由正鋼自主生產的【調節閥】質量可靠、價格合理、售后服務完善。『氣動薄膜三通調節閥』適用于各種輕重工業及樓宇管道。正鋼品質，全球共享！【調節閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
氣動三通調節閥概述
ZJHQ、ZJHX氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。
本系列產品有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。
主要零件材料及推薦使用溫度范圍
|
零件名稱 |
材料 |
溫度范圍 |
|
閥 體
上下閥蓋 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
閥芯、閥座、閥桿 |
1Cr18Ni9 |
-250～550℃ |
|
密封墊 |
橡膠石棉板 |
|
|
不銹鋼纏繞墊 |
|
|
填料 |
聚四氟乙烯 |
|
|
上下膜蓋 |
A3鋼板 |
|
|
膜片 |
35CrMoA |
|
|
35、A3 |
|
|
支架、頂盤 |
HT200 |
|
|
壓縮彈簧 |
60Si2Mn |
|
|
波紡薄膜 |
5806膠夾480D尼龍66網眼布 |
主要技術參數和性能指標
1、調節機構主要技術參數
|
閥座直徑mm |
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
分流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量
系數kv |
合流 |
8.5 |
13 |
21 |
34 |
52 |
85 |
125 |
210 |
340 |
535 |
800 |
1260 |
|
分流 |
25 |
32 |
40 |
50 |
65 |
85 |
125 |
210 |
340 |
535 |
800 |
1260 |
|
公稱壓力MPa |
1.6 4.0 6.4 |
|
行 程mm |
16 |
25 |
40 |
60 |
100 |
|
流量特性 |
直線 |
|
介質溫度℃ |
-20～200、-40～+250(常溫型)、-40～315（中溫型） |
|
法蘭尺寸 |
鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 |
|
法蘭型式 |
法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 |
|
閥體材質 |
HT200,ZG230-450、ZG1Cr18Ni9 |
|
閥芯材質 |
1Cr18Ni9 |
|
上閥蓋型式 |
普通式（常溫型），熱片式（中溫型） |
|
可調比 |
30:1 |
|
氣源接頭 |
M16×1.5 |
2、執行機構主要技術參數
|
型 號 |
ZHA(B)-3 |
ZHA(B)-4 |
ZHA(B)-5 |
ZHA(B)-6 |
|
有效面積cm2 |
400 |
630 |
1000 |
1600 |
|
行 程mm |
16.25 |
40 |
60 |
1000 |
|
彈簧范圍KPa |
20～100；40～200、20～60、60～100、80～240 |
3、性能指標
|
項目 |
不帶定位器 |
帶定位器 |
|
基本誤差％ |
±6 |
±1.5 |
|
回差％ |
5 |
1.5 |
|
死區％ |
4 |
0.6 |
|
始終點偏差％ |
氣關 |
始點 |
±2.5 |
±1.5 |
|
終點 |
±6.0 |
|
氣開 |
始點 |
±6.0 |
|
終點 |
±2.5 |
|
額定行程偏差％ |
±2.5 |
|
允許泄漏量L/h |
10-3×閥額定容量 |
注：一般均應帶定位器
4、允許壓差
|
供氣壓力
|
彈簧壓力
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
0.14MPa |
20-100 |
1220 |
750 |
500 |
300 |
300 |
200 |
120 |
120 |
80 |
50 |
50 |
25 |
可配附件：定位器 手輪機構 空氣過濾減壓器等。

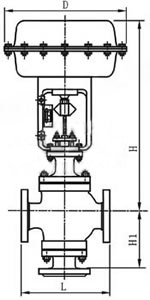

外形尺寸:
ZJHQ氣動薄膜三通調節閥(合流) |
ZJHX氣動薄膜三通調節閥(分流) |
|
公通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L(mm) |
PN1.6MPa |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
635 |
720 |
|
PN4.0MPa |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
660 |
740 |
|
PN6.4MPa |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
670 |
770 |
|
H1(mm) |
PN1.6MPa |
140 |
150 |
160 |
180 |
200 |
220 |
220 |
256 |
278 |
322 |
540 |
612 |
|
PN4.0MPa |
150 |
160 |
170 |
190 |
220 |
232 |
256 |
295 |
313 |
372 |
540 |
612 |
|
PN6.4MPa |
160 |
170 |
180 |
200 |
220 |
242 |
266 |
300 |
318 |
382 |
540 |
612 |
|
H(mm) |
普通型 |
435 |
441 |
465 |
480 |
584 |
585 |
575 |
762 |
772 |
792 |
1203 |
1234 |
|
散熱片型 |
565 |
571 |
595 |
610 |
631 |
748 |
738 |
961 |
971 |
989 |
1525 |
1554 |
|
D(mm) |
285 |
360 |
470 |
|
重量(KG) |
72 |
75 |
81 |
88 |
135 |
158 |
190 |
262 |
322 |
450 |
550 |
600 |
注：公稱通徑小于80的分流閥采用同口徑的合流閥代替。
|
氣動薄膜三通調節閥產品承諾：
正鋼閥門一貫奉行誠信為企業的靈魂。本著提供高品質產品，竭誠為用戶服務的宗旨的經營原則，公司以滿足顧客需要為宗旨，愿意通過自己的努力共同促進雙方的合作，為顧客提供優質的產品和優良的服務,正鋼實行公開服務承諾。
1.正鋼所提供的產品從供貨之日起，在正常使用情況下，質保期為12-24個月，在質保期內，一律實行:保質、保量、包修、包換等。同時還提供終身免費咨詢服務。
2.用戶在運輸、裝卸、儲存、擅自拆卸產品或養護不當、自然災害等原因造成產品損壞、使用不當或在保修期外，本公司對產品實行終身技術服務，只收取配件的成本費。
3.用戶如發現產品質量問題或服務抱怨，正鋼收到用戶函電后，根據路程的遠近距離，本市城區2小時到達現場，外區域遇重大問題保證在24小時趕到現場并及時給予答復解決，確保用戶達到滿意。
4.公司承諾質保期滿后以最合理優惠價格快速地提供保養服務，并應買方要求派技術人員赴買方現場進行技術服務。
5.公司貨源充足，品種齊全，配件豐富，應急預案和措施嚴密，可以及時解決用戶臨時性的緊急需求。
6.產品使用過程中，用戶對產品質量、使用性能、改進意見或其他建設性建議等方面的反饋，正鋼會積極采納并改進，以便進一步提高產品質量，更好地回報用戶。
氣動薄膜三通調節閥訂貨說明：
1.產品選型：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.參數說明：請?zhí)峁┩◤剑―N）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等），驅動方式。
4.驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準：國標GB、日標JIS、美標ANSI、德標DIN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.質量標準：質量要求、質量標準、供方對質量負責的條件按國家有關質量標準。
感謝您向我們發出訂單我們會在最短時間與您聯系!
