煉油專用安全閥介紹
正鋼閥門生產的煉油專用安全閥是石油化工受壓容器的注要附件之一，用于控制空器壓力，保證容器安全。本系列安全閥為密閉全開型彈簧安全閥，即當氣體介質壓力高于整定壓力3%時，閥瓣開啟高度超過流道直徑的四分之一。本系列安全閥可在具有穩定背壓，無腐蝕或含輕微硫腐蝕的氣體、液體下使用。
煉油專用安全閥執行的標準
設計規范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928
煉油專用安全閥型號系列
|
系列 |
型號 |
進口法蘭 |
定壓范圍 |
代號 |
流道尺寸 |
使用溫度 |
|
公稱通徑 |
公稱壓力 |
流道直徑do |
流道面積 |
|
mm |
MPa |
MPa |
mm |
cm2 |
℃ |
|
A型 |
A1D40 |
25 |
4.0 |
0.03-4.2 |
D |
10 |
0.78 |
-25-300 |
|
A1.5F40 |
40 |
4.0 |
0.03-4.2 |
F |
16 |
2.0 |
-25-300 |
|
A2J16 |
50 |
1.6 |
0.03-<1.3 |
J |
33 |
8.54 |
-25-300 |
|
A2H40 |
50 |
4.0 |
1.30-4.2 |
H |
26 |
5.31 |
-25-300 |
|
A3L16 |
80 |
1.6 |
0.03-<1.6 |
L |
50 |
19.62 |
-25-300 |
|
A3K40 |
80 |
4.0 |
1.60-4.2 |
K |
40 |
12.56 |
-25-300 |
|
A4P16 |
100 |
1.6 |
0.03-<0.55 |
P |
72 |
4.69 |
-25-300 |
|
A4N40 |
100 |
4.0 |
1.60-1.6 |
N |
60 |
28.26 |
-25-300 |
|
A6R5.5 |
150 |
1.6 |
0.03-4.2 |
R |
115 |
1403.2 |
-25-300 |
|
A6Q16 |
150 |
1.6 |
0.55-4.2 |
Q |
96 |
72.35 |
-25-300 |
|
TA型 |
TA1D40 |
25 |
4.0 |
0.03-<1.3 |
D |
10 |
0.78 |
>300-550 |
|
TA1.F540 |
40 |
4.0 |
0.03-4.2 |
F |
16 |
2.0 |
>300-550 |
|
TA2J16 |
50 |
1.6 |
0.03-<1.6 |
J |
33 |
8.54 |
>300-550 |
|
TA2H40 |
50 |
4.0 |
1.30-4.2 |
H |
26 |
5.31 |
>300-550 |
|
TA3L16 |
80 |
1.6 |
0.03-1.6 |
L |
50 |
19.62 |
>300-550 |
|
TA3K40 |
80 |
4.0 |
1.60-4.2 |
K |
40 |
12.56 |
>300-550 |
|
TA4P16 |
100 |
1.6 |
0.03-<1.6 |
P |
72 |
40.69 |
>300-550 |
|
TA4N40 |
100 |
4.0 |
1.60-4.2 |
N |
60 |
28.26 |
>300-550 |
|
TA6R5.5 |
150 |
1.6 |
0.03-<0.05 |
R |
115 |
103.82 |
>300-550 |
|
TA6Q16 |
150 |
1.6 |
0.55-1.6 |
Q |
96 |
72.35 |
>300-550 |

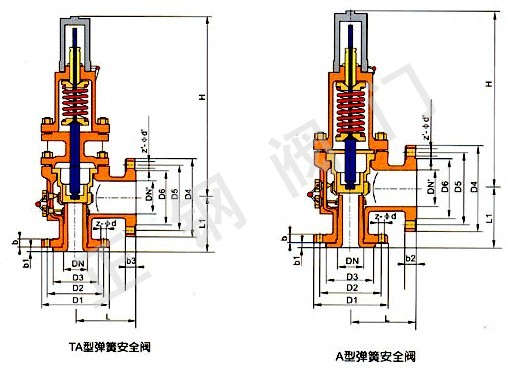

煉油專用安全閥主要結構連接尺寸mm
|
型號 |
L |
L1 |
D1 |
D2 |
D3 |
D4 |
D5 |
b1 |
b2 |
b3 |
z- d |
z'- d' |
H |
|
尺寸mm |
|
A1D40 |
99 |
100 |
115 |
85 |
57 |
160 |
125 |
9 |
19 |
16 |
4- 14 |
4- 18 |
327 |
|
TA1D40 |
424.5 |
|
A1.5F40 |
107 |
120 |
145 |
110 |
75 |
160 |
125 |
13 |
20 |
16 |
4- 18 |
4- 18 |
336 |
|
TA1.5F40 |
443.5 |
|
A2J16 |
139 |
150 |
160 |
125 |
92 |
195 |
160 |
14 |
22 |
20 |
4- 18 |
8- 18 |
409 |
|
TA2J16 |
539.5 |
|
A2H40 |
139 |
150 |
160 |
125 |
87 |
195 |
160 |
14 |
22 |
20 |
4- 18 |
8- 18 |
409 |
|
TA2H40 |
539.5 |
|
A3L16 |
147 |
160 |
195 |
160 |
133 |
215 |
180 |
12 |
22 |
20 |
8- 18 |
8- 18 |
487 |
|
TA3L16 |
652 |
|
A3K40 |
149 |
160 |
195 |
160 |
120 |
215 |
180 |
16 |
24 |
20 |
8- 18 |
8- 18 |
489 |
|
TA3K40 |
654 |
|
A4P16 |
176 |
200 |
215 |
180 |
153 |
280 |
240 |
13 |
22 |
24 |
8- 18 |
8- 23 |
596 |
|
TA4P16 |
789 |
|
A4N40 |
182.5 |
200 |
230 |
190 |
149 |
280 |
240 |
17.5 |
26 |
24 |
8- 23 |
8- 23 |
639.5 |
|
TA4N40 |
832.5 |
|
A6R5.5 |
228 |
230 |
280 |
240 |
195 |
335 |
295 |
18 |
24 |
26 |
8- 23 |
8- 23 |
757 |
|
TA6R5.5 |
976 |
|
A6Q16 |
228 |
230 |
280 |
240 |
189 |
335 |
295 |
18 |
24 |
26 |
8- 23 |
8- 23 |
775 |
|
TA6Q16 |
986 |
安裝使用注意事項
1、各種安全閥都應垂直安裝。
2、安全閥出口處應無阻力，避免產生受壓現象。
3、安全閥在安裝前應專門測試，并檢查其官密封性。
4、對使用中的安全閥應作定期檢查
正鋼溫馨提示：
請在訂貨時提供詳細型號、壓力、口徑、材質、介質、溫度、整定壓力、交貨地、交貨時間。
正鋼專業為您打造適合您的安全閥產品，歡迎您的來電（☏:400-6868-625）或瀏覽正鋼官方網站http://www.cbazwhy.cn
感謝您向我們發出訂單我們會在最短時間與您聯系!
