Z45T鑄鐵暗桿法蘭閘閥（球墨鑄鐵法蘭閘閥、鑄鐵法蘭閘閥）
一、執行標準：
設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79 GB/T9112-9131的規定
檢查與試驗：按JB/T9092-99 GB/T13927-2008的規定
傳動方式：手動、電動、齒輪傳動
二、技術參數：
|
型號 |
公稱壓力MPa |
試驗壓力MPa |
工作溫度 |
使用介質 |
|
密封 |
強度 |
|
Z45H-10 |
1.0 |
1.1 |
1.5 |
≤200℃ |
水、蒸汽、油品、煤氣 |
|
Z45T-10 |
|
Z45W-10 |
|
Z45H-16 |
1.6 |
1.76 |
2.4 |
|
Z45T-16 |
|
Z45W-16 |
三、主要零件材料：
|
型號 |
閥體、閥蓋、閘板 |
閘板 |
密封圈 |
閥桿螺母 |
閥桿 |
填 料 |
|
Z45H |
灰鑄鐵、鑄 鋼 |
碳鋼+合金鋼 |
不銹鋼、合金鋼 |
青銅 |
碳鋼、不銹鋼 |
浸油石棉盤根 |
|
Z45W |
灰鑄鐵 |
灰鑄鐵 |
黃銅 |
碳鋼 |
|
Z45T |
灰鑄鐵 |
灰鑄鐵+黃銅 |
黃銅 |
碳鋼、黃銅 |

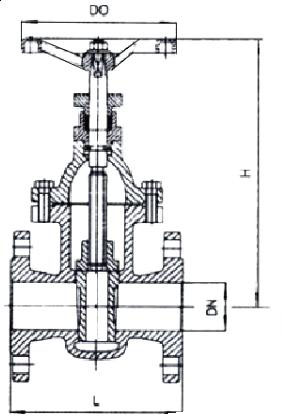

四、主要外形尺寸及重量：
|
公稱通
DN |
尺寸mm |
重量
kg |
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
|
50 |
180 |
160 |
125 |
100 |
20 |
4-18 |
345 |
180 |
17 |
|
65 |
195 |
180 |
145 |
120 |
20 |
4-18 |
376 |
180 |
20 |
|
80 |
210 |
195 |
160 |
135 |
22 |
4-18 |
417 |
200 |
27 |
|
100 |
230 |
215 |
180 |
155 |
22 |
8-18 |
460 |
200 |
50 |
|
125 |
255 |
245 |
210 |
185 |
24 |
8-18 |
525 |
240 |
70 |
|
150 |
280 |
280 |
240 |
210 |
24 |
8-23 |
567 |
240 |
95 |
|
200 |
330 |
335 |
295 |
265 |
26 |
8-23 |
705 |
320 |
150 |
|
250 |
380 |
390 |
350 |
320 |
28 |
12-23 |
800 |
320 |
200 |
|
300 |
420 |
440 |
400 |
368 |
28 |
12-23 |
886 |
400 |
280 |
|
350 |
450 |
500 |
460 |
428 |
30 |
16-23 |
968 |
400 |
360 |
|
400 |
480 |
565 |
515 |
482 |
32 |
16-25 |
1090 |
500 |
500 |
|
450 |
510 |
615 |
565 |
538 |
32 |
20-25 |
1175 |
500 |
590 |
|
500 |
540 |
670 |
620 |
585 |
34 |
20-25 |
1414 |
720 |
680 |
|
600 |
600 |
780 |
725 |
685 |
36 |
20-30 |
1593 |
720 |
951 |
|
700 |
660 |
895 |
840 |
800 |
40 |
24-30 |
1812 |
800 |
1950 |
正鋼溫馨提示：
請在訂貨時提供詳細型號、壓力、口徑、材質、介質、溫度、交貨地、交貨時間。
正鋼專業為您打造適合您的閘閥產品，歡迎您的來電（☏:400-6868-625）或瀏覽正鋼官方網站http://www.cbazwhy.cn
感謝您向我們發出訂單我們會在最短時間與您聯系!
