【法蘭式針型閥產品介紹】
J48H型針型閥的密封性良好，一般用于較小流量，較高壓力的氣體或液體（如蒸汽、油品）介質的密封。該針型閥種類一般分為普通截止閥、針型截止閥、角式針型閥、儀表針型閥、波紋管針型閥、閥組等。針型截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。
【法蘭式針型閥零部件材料】
|
零件名稱 |
閥體 |
閥桿 |
閥底座 |
填料 |
填料閥蓋 |
手輪 |
|
J48H-16 |
碳鋼 |
鉻不銹鋼 |
聚四氟乙稀
柔性石墨 |
碳鋼 |
優質碳鋼 |
|
J48W-25P |
鉻鎳不銹鋼 |
鉻不銹鋼 |
鉻鎳不銹鋼 |
不銹鋼 |

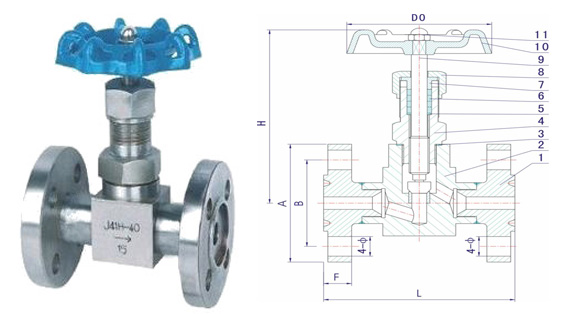

【法蘭式針型閥結構解剖圖】
【法蘭式針型閥性能規范】
|
型號 |
公稱壓力(Mpa) |
公稱直徑DN(mm) |
尺寸(mm) |
閥體材料 |
工作溫度(℃) |
適用介質 |
重量(kg) |
|
L |
d |
H |
Do |
|
J48W-16P |
1.6 |
10 |
118 |
8 |
100 |
80 |
1Cr18Ni9Ti |
450 |
水，蒸汽，堿，酸 |
3.2 |
|
J48W-16P |
1.6 |
15 |
118 |
10 |
130 |
100 |
1Cr18Ni9Ti |
450 |
水，蒸汽，堿，酸 |
3.75 |
|
J48W-16P |
1.6 |
20 |
128 |
14 |
150 |
140 |
1Cr18Ni9Ti |
450 |
水，蒸汽，堿，酸 |
5.5 |
|
J48W-25P |
2.5 |
10 |
118 |
8 |
100 |
80 |
1Cr18Ni9Ti |
450 |
水，蒸汽，堿，酸 |
3.2 |
|
J48W-25P |
2.5 |
15 |
118 |
10 |
130 |
100 |
1Cr18Ni9Ti |
450 |
水，蒸汽 |
3.75 |
|
J48W-25P |
2.5 |
20 |
128 |
14 |
150 |
140 |
1Cr18Ni9Ti |
450 |
水，蒸汽 |
5.5 |
|
J48H-10 |
1.0 |
10 |
118 |
8 |
100 |
80 |
碳鋼 |
425 |
水，蒸汽 |
3.2 |
|
J48H-10 |
1.0 |
15 |
118 |
10 |
130 |
100 |
碳鋼 |
425 |
水，蒸汽 |
3.75 |
|
J48H-10 |
1.0 |
20 |
128 |
14 |
150 |
140 |
碳鋼 |
425 |
水，蒸汽 |
5.5 |
正鋼溫馨提示：
1、請在訂貨時提供詳細型號、壓力、口徑、材質、介質、溫度、交貨地、交貨時間。
2、對針型閥的連接方式：可選用螺紋（內螺紋或外螺紋）法蘭式，焊接式等。
3、正鋼專業為你打造適合您的針型閥產品，歡迎您的來電（☏:400-6868-625）或瀏覽正鋼官方網站http://www.cbazwhy.cn
感謝您向我們發出訂單我們會在最短時間與您聯系!
