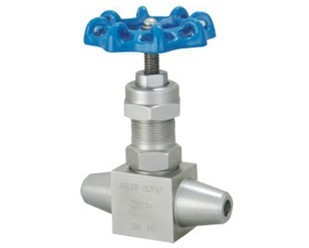

【焊接式針型閥用途】
焊接式針型閥可分為對焊針型閥、承插焊針型閥。是適用于火力發電廠的蒸汽等高壓高溫管路上作為啟閉機構。
【焊接式針型閥特點】
焊接式針型閥閥體材料選用優質碳鋼不銹鋼或耐熱合金鋼鍛造密封面采用硬質合金堆焊而成。密封性能良好等優點是電站、油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。安裝時應使介質的流向與閥體上的箭頭方向一致。
【焊接式針型閥技術規范】
☆工作壓力:≤10000PSI;
☆使用溫度:-29℃～+570℃;
☆規格尺寸:￠6～￠25;
☆連接形式:對焊、承插焊;
☆結構特征:錐面活動閥瓣,帶散熱式;
☆閥體材質:碳鋼、不銹鋼、鉻鉬鋼等;
☆適用介質:水、油、氣等腐蝕性與非腐蝕性介質;
☆制造標準: GB/T12224-2005、JB/T7747-1995;
☆閥門檢測及試驗標準:JB/T9092-1999;
【焊接式針型閥零部件材料】
|
零件名稱
Part name |
閥桿、閥蓋、螺栓
Pole、Bonnet、Bolt |
閥桿、閥瓣、密封墊
Stem、Disc、Gasket |
填料
Packing |
墊片Gasket |
手輪Handwheel |
|
JJY1-320-DN5 |
鉻鎳不銹鋼
Cr. Ni Stainless steel |
不銹鋼
Stainless steel |
聚四氟乙稀，柔性石墨
PTFE，Soft graphite |
橡膠石棉板Latex asbestos |
優質碳鋼High grade carbon steel |
【焊接式針型閥性能規范】
|
型號
Type |
公稱壓力PN Mpa |
試驗壓力PS(Mpa)_Test pressure |
工作壓力(Mpa) Working pressure |
工作溫度(OC) Working temps. |
適用介質Applicable medium |
|
殼體
Shell |
密封(液)Seal |
密封(氣)Seal |
|
J61Y-17V |
17.0 |
25.5 |
18.7 |
0.6 |
17.0 |
V≤570OC |
液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
|
FJ61Y-160P |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540OC |
|
T61-320 |
32.0 |
48.0 |
35.0 |
0.6 |
32.0 |
C≤425 OC |
【焊接式針型閥結構圖及連接尺寸】
|
型號
Type |
尺寸 Dimension |
重量Weight |
|
Do |
L |
H |
H1 |
d |
|
6 |
80 |
100 |
100 |
110 |
6 |
1.20 |
|
10 |
80 |
120 |
100 |
110 |
8 |
1.50 |
|
15 |
100 |
130 |
120 |
130 |
12 |
1.70 |
|
20 |
120 |
145 |
150 |
165 |
15 |
2.60 |
|
25 |
140 |
170 |
165 |
190 |
18 |
4.2 |
訂貨須知：
一、①焊接式針型閥產品名稱與型號②焊接式針型閥口徑③美標螺紋針型閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門焊接式針型閥型號，請按焊接式針型閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
