【電動法蘭截止閥用途】
電動法蘭截止閥適用于公稱壓力PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。適用介質為：水、油品、蒸汽、酸性介質等。
【電動法蘭截止閥執行標準】
設計與制造：GB12235
結構長度：GB12221
壓力溫度等級：GB9131 JB/T74 HG20604
連接法蘭：JB/T79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092
【電動法蘭截止閥試驗壓力】
|
公稱壓力PN(MPa) |
實驗壓力(MPa) |
|
殼體 |
密封(液) |
密封(氣) |
上密封 |
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.0 |
0.6 |
7.0 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
18.0 |
0.6 |
18.0 |
【電動法蘭截止閥使用范圍】
|
產品類型 |
適用介質 |
適用溫度（℃） |
|
J41HY-C型
J941HY-C型 |
水、蒸汽、油品 |
≤425℃ |
|
≤450℃ |
|
J41W-P型
J941W-P型 |
硝酸類 |
≤2000℃ |
|
J41W-R型 |
醋酸類 |
≤200℃ |
|
J41Y-I型
J941Y-I型 |
水、蒸汽、油品 |
≤550℃ |

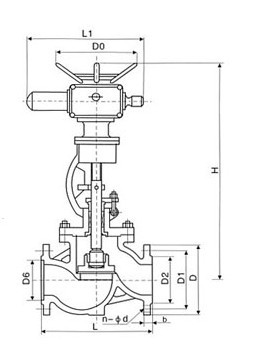

【電動法蘭截止閥結構圖】
【電動法蘭截止閥主要零部件材料】
|
產品類別 |
零件名稱 |
|
閥體 閥蓋 |
閥桿 |
閥瓣 |
密封面 |
閥桿螺母 |
填料 |
緊固件 |
手輪 |
|
J41HY-C型
J941HY-C型 |
25、WCB |
鉻不銹鋼 |
2Cr13
25 |
H：不銹鋼
Y：鈷基硬
質合金剛 |
鋁青銅 |
柔性
石墨 |
優質碳鋼 |
可鍛鑄鐵 |
|
J41W-P型
J941W-P型 |
鉻鎳鈦鋼 |
鉻鎳鈦鋼 |
鉻鎳鈦鋼 |
鉻鎳鈦鋼 |
不銹鋼 |
|
J41W-R型 |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼 |
不銹鋼 |
|
J41Y-I型
J941Y-I型 |
鉻鉬鋼 |
鉻鉬鋼 |
鈷基硬質
合金鋼 |
鈷基硬質合金鋼 |
|
【電動法蘭截止閥連接尺寸】
|
公稱通徑DN（mm） |
主要外形尺寸和連接尺寸 |
重量 |
|
L |
H |
Do |
|
|
|
10 |
130 |
198 |
120 |
4.7 |
|
15 |
130 |
218 |
120 |
5.2 |
|
20 |
150 |
258 |
140 |
7.1 |
|
25 |
160 |
275 |
160 |
7.4 |
|
32 |
180 |
280 |
180 |
8.5 |
|
40 |
200 |
330 |
200 |
12.5 |
|
50 |
230 |
350 |
240 |
14 |
|
65 |
290 |
400 |
280 |
22.5 |
|
80 |
310 |
355 |
280 |
29 |
|
100 |
350 |
415 |
320 |
32.5 |
|
125 |
400 |
460 |
360 |
80 |
|
150 |
480 |
510 |
400 |
93.5 |
|
200 |
600 |
710 |
400 |
180 |
|
250 |
650 |
786 |
450 |
440 |
|
300 |
750 |
925 |
500 |
648 |
|
公稱通徑DN（mm） |
主要外形尺寸和連接尺寸 |
電動裝置 |
重量（Kg） |
|
L |
H手 |
H電 |
Do手 |
手動 |
電動 |
|
|
|
10 |
130 |
198 |
- |
120 |
- |
4.9 |
- |
|
15 |
130 |
218 |
- |
120 |
- |
5.4 |
- |
|
20 |
150 |
258 |
- |
140 |
- |
7 |
- |
|
25 |
160 |
275 |
- |
160 |
- |
7.4 |
- |
|
32 |
180 |
280 |
- |
180 |
- |
8.5 |
- |
|
40 |
200 |
330 |
- |
200 |
- |
12.5 |
- |
|
50 |
230 |
350 |
645 |
240 |
DZW10I |
16 |
50 |
|
65 |
290 |
355 |
690 |
280 |
DZW10I |
25 |
62 |
|
80 |
310 |
400 |
715 |
280 |
DZW15I |
30 |
67 |
|
100 |
350 |
415 |
770 |
320 |
DZW20 |
34.5 |
73 |
|
125 |
400 |
460 |
780 |
360 |
DZW30 |
89 |
127 |
|
150 |
480 |
510 |
875 |
400 |
DZW45 |
98 |
215 |
|
200 |
600 |
710 |
967 |
400 |
DZW60 |
180 |
322 |
|
250 |
650 |
786 |
- |
450 |
- |
446 |
- |
|
300 |
750 |
925 |
- |
500 |
- |
654 |
- |
【電動法蘭截止閥特點】
1.產品按國家標準GB12235，結構合理,密封可靠，性能優良、造形美觀。
2.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，電動焊接截止閥能適用于各種壓力、溫度及介質工況。
6.倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠，填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
訂貨須知：
一、①電動法蘭截止閥產品名稱與型號②電動法蘭截止閥口徑③電動法蘭截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門電動法蘭截止閥型號，請按電動法蘭截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
