【德標Y型波紋管截止閥技術規范】
制造標準: DIN EN13709-2003
結構長度: DIN EN1092-1:2002
法蘭標準: DN EN 588-1:1995
試驗標準: DIN EN12266:2003
【德標Y型波紋管截止閥特征】
1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準
2、沒有流體損失，降低能源損失，提高工廠設備安全
3、使用壽命長，減少維修次數，降低經營成本
4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件
5、氣體介質閥座采用PTFE軟密封材料提高本閥的密封性
6、耐高溫≤425℃閥座采用錐面硬密封。達到氣密性能零泄漏
【德標Y型波紋管截止閥性能規范】
|
公稱壓力(MPa) |
殼體試驗壓力(Mpa) |
密封壓力試驗(Mpa) |
適用溫度(℃) |
適用介質 |
|
1.6 |
2.4 |
1.76 |
HT:-10~300℃
CS:-29~425℃
SS:-59~540℃ |
水
蒸汽
油品 |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |

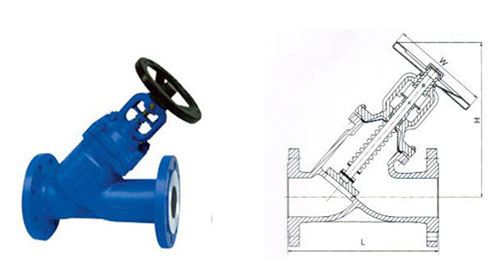

【德標Y型波紋管截止閥結構圖】
【德標Y型波紋管截止閥主要零部件材料】
| 閥體/閥蓋 |
閥桿 |
閥瓣 |
螺栓 |
螺母 |
填料 |
墊片 |
波紋管 |
|
GG25 |
13Cr |
GG25 |
B7 |
2H |
石墨 |
石墨+304 |
304 |
|
WCB |
13Cr |
WCB |
B7 |
2H |
石墨 |
石墨+304 |
304 |
|
CF8 |
F304 |
CF8 |
B8 |
8 |
石墨 |
石墨+304 |
304 |
|
|
CF8M |
F316 |
CF8M |
B8 |
8 |
石墨 |
石墨+304 |
316 |
【德標Y型波紋管截止主要連接尺寸】
| Size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN25 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN40 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
H |
PN16 |
185 |
185 |
195 |
225 |
230 |
235 |
250 |
270 |
345 |
380 |
400 |
585 |
|
PN25 |
185 |
185 |
195 |
225 |
230 |
235 |
250 |
270 |
345 |
380 |
400 |
585 |
|
PN40 |
185 |
185 |
195 |
225 |
230 |
235 |
250 |
270 |
345 |
380 |
400 |
585 |
|
W |
PN16 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
|
PN25 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
|
PN40 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
訂貨須知：
一、①德標Y型波紋管截止閥產品名稱與型號②德標Y型波紋管截止閥口徑③德標Y型波紋管截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門德標Y型波紋管截止閥型號，請按德標Y型波紋管截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
